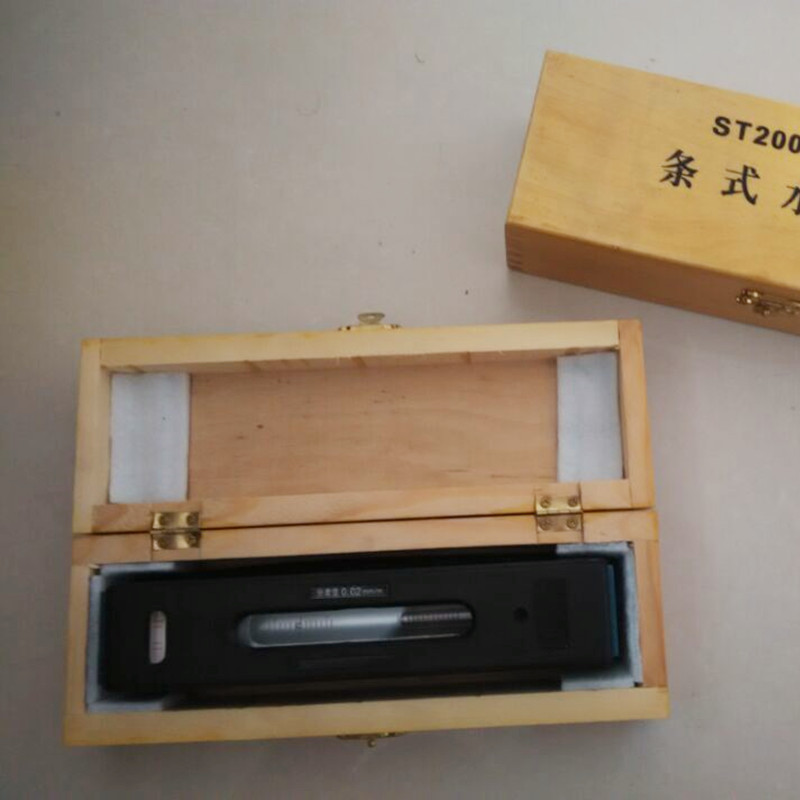

Nivel da barra

• - Frasco principal axustable 0,0002 "/10"
• - Base Greado en V.
• - Con frasco de proba cruzada.
• - Corpo de fundición robusto.
• - En comparación cos niveis regulares de precisión mestra, este nivel está deseñado e producido nun ambiente máis sofisticado.
•
• Puntos de produto e aplicacións do nivel de barras: precaucións para usar un nivel de barras:
• 1. Antes de medir cun nivel de barra, a superficie de medición debe limparse coidadosamente e limpar seco para comprobar se hai defectos como arañazos, ferruxe e borras.
• 2. Antes de medir cun nivel de barra, comprobe se a posición cero é correcta. Se non é preciso, o nivel axustable debe axustarse e o nivel fixo debe repararse.
• 3. Cando se mide cun nivel de barra, debe evitarse a influencia da temperatura. O líquido dentro do nivel ten un impacto significativo nos cambios de temperatura. Polo tanto, debe prestarse atención á influencia da calor das mans, a luz solar directa e o mal alento no nivel.
• 4. No uso dun nivel de barras, a lectura debe facerse na posición do nivel vertical para reducir o impacto da paralaxe nos resultados da medición.
•

• Parámetro do produto


• Medidor de barras M Nivel de barras Especificación do calibre MM: Precisión: 0,02 mm/m.

Que é un nivel de barras? Diferenzas clave dos niveis de cadros

​
Un nivel de barra é unha ferramenta de precisión compacta e lineal deseñada para medir a rectitude, o aliñamento e a inclinación en superficies planas ou cilíndricas: ideal para aplicacións industriais onde o espazo é limitado ou cilíndrico (por exemplo, tubos, eixos da máquina) necesitan inspección. En Storaen, os nosos niveis de barras presentan un corpo de ferro fundido resistente cunha base Groved en V, permitindo unha colocación segura en superficies redondas e un único frasco de burbulla de precisión para detectar inclinacións sutís (de 0,02 mm/m). Pero en que se diferencia dun nivel de cadro? Desglosemos as distincións clave:​

1. Deseño e estrutura​

Nivel de barras: deseño lineal e dun só eixe cunha rañura en forma de V ao longo da base (crítica para agarrar obxectos cilíndricos) e un ou dous frascos de burbullas (horizontal/vertical). Ligero e portátil, perfecto para espazos axustados ou medidas continuas.​

Nivel de cadros (por exemplo, nivel de cadro de precisión): cadro rectangular e de catro caras con varias superficies de traballo mecanizadas (dianteira, traseira, superior, inferior), soportando medidas horizontais e verticais en planos planos. Bulkier pero máis versátil para inspeccións complexas e de varias superficies.​

2. Focus de medición​

Nivel de barras: especialízase no aliñamento cilíndrico (por exemplo, comprobando a rectitude das guías de máquinas-ferramenta, instalacións de tubos) e plana dun só plano. A ranura V asegura un contacto estable con eixes redondos, eliminando o deslizamento durante a medición.​

Nivel de cadros: sobresae en comprobacións de platness multidimensional (horizontal, vertical, caducidade) en grandes superficies planas como bases de máquinas, cadros de construción ou mesas de madeira. Os seus catro bordos proporcionan puntos de referencia para tarefas de ángulo e aliñamento complexos.

​
3. Escenarios de precisión e aplicación​

Ambas as ferramentas ofrecen alta precisión (estándar de 0,02 mm/m en Storaen), pero os seus puntos fortes están en diferentes casos de uso:​

Use un nivel de barras cando se traballa con compoñentes cilíndricos, carrís estreitos ou en espazos confinados onde unha ferramenta compacta é esencial.​
Opta por un nivel de cadro (especialmente un nivel de cadro de precisión) ao medir superficies planas, comprobar os ángulos rectos ou necesitar retroalimentación horizontal/vertical simultánea en talleres, sitios de construción ou configuracións da máquina CNC.​

4. A experiencia de Storaen en ambas as categorías​

En Storaen, enxeñaremos os niveis de barras para a fiabilidade resistente: os seus corpos de fundición resisten a corrosión e o impacto, mentres que a groove V sofre unha moenda de precisión para garantir un axuste cilíndrico perfecto. Os nosos niveis de fotogramas, incluída a serie de marco de precisión de Premium, caracterizan marcos de aluminio de calidade de avión e sistemas de dobre vial para unha precisión de varias superficies inigualables.​

Se precisa a portabilidade dun nivel de barra ou a versatilidade dun nivel de fotograma, as ferramentas de calidade industrial de Storaen ofrecen a precisión e durabilidade que esixen os seus proxectos. Explora o noso rango hoxe para atopar a solución de medición adecuada para a túa aplicación.

Nivel de barra de alta precisión: especificacións de precisión de 0,02 mm/m

En Storaen, a nosa serie de nivel de barra redefine a medición de precisión con precisión de 0,02 mm/m líder na industria, en consonancia para tarefas onde incluso a menor desviación pode afectar o éxito do proxecto. Esta especificación significa que a nosa ferramenta detecta unha inclinación de 0,02 mm de máis de 1 metro de lonxitude, establecendo o estándar para o aliñamento crítico en aplicacións industriais, de fabricación e mantemento.​

1. Tecnoloxía de frasco de burbullas calibradas​

O corazón da precisión do nivel da nosa barra é o seu frasco de burbulla meticulosamente calibrado, construído con vidro de calidade óptica e fluído estabilizado pola temperatura para minimizar os erros de expansión. Cada frasco sofre un proceso de calibración de 3 pasos, asegurando que a burbulla descansa exactamente no centro cando a superficie é perfectamente horizontal ou vertical. Isto elimina as adiviñas, proporcionando lecturas claras e repetibles incluso en ambientes fluctuantes.​

2. Base con gran cantidade de precisión​

O noso nivel de barra presenta un chan en forma de V ata tolerancias a nivel de micras, garantindo un contacto sen fisuras con superficies cilíndricas como eixes de máquinas, tubaxes ou guías ferroviarias. O ángulo de 120 ° da ranura e a superficie de fin de espello (RA ≤ 0,8μm) eliminan as inconsistencias de deslizamento e medición, tornándoo ideal para comprobacións de rectitude en pezas de traballo redondas, onde a precisión non é negociable.

​
3. Construción resistente para un rendemento estable​

Aloxado nun corpo de fundición tratado con calor, o noso nivel de barra resiste a expansión térmica e a tensión mecánica, mantendo a precisión de 0,02 mm/m a través de temperaturas de -10 ° C a 50 ° C. O deseño de núcleo sólido amortiza as vibracións da maquinaria industrial, mentres que o revestimento anticorrosivo de esmalte protexe contra o petróleo, o refrixerante e a humidade, críticos para a precisión a longo prazo en ambientes de taller duros.​

4. Aplicacións onde a precisión importa máis​

Desde aliñar guías de máquinas-máquinas CNC ata verificar a rectitude dos rolos transportadores ou das instalacións de gasoductos, o noso nivel de barra de alta precisión ofrece unha fiabilidade inigualable. Os enxeñeiros e técnicos confían na súa clasificación de 0,02 mm/m para:​

Configuración da máquina -ferramenta: garantir o aliñamento do eixo para evitar defectos da peza​
Inspección de compoñentes aeroespaciais: validación de tolerancias cilíndricas​
Mantemento de equipos pesados: eixes de cilindro hidráulicos calibrantes para un bo funcionamento​

5. O compromiso de Storaen coa precisión​

Cada nivel de barra deixa a nosa fábrica cun certificado de calibración rastrexable, confirmando o cumprimento das normas ISO 17025. Subimos a cada ferramenta a unha auditoría de calidade de 12 puntos, incluíndo probas de platness, comprobacións de estabilidade de burbullas e ciclismo de temperatura, para garantir que a especificación de 0,02 mm/m é verdadeira durante todo o seu ciclo de vida.​

Cando o seu proxecto esixe medicións nas que pode asumir a súa reputación, elixe o nivel de barra de Storaen, onde a precisión de 0,02 mm/m non é só unha especificación, senón unha promesa de precisión sen compromiso.

Aplicacións a nivel de barras: medición de pezas de traballo cilíndricas e G-Groovees

Na medición industrial, os niveis de barras sobresaen en tarefas de precisión que inclúen superficies cilíndricas e estruturas en forma de V, rutes onde o seu deseño especializado supera as ferramentas xerais. En Storaen, a nosa serie de nivel de barra está deseñada para afrontar estes retos cunha precisión e fiabilidade inigualables, o que o converte na elección preferida para profesionais que traballan con pezas de traballo cilíndricas, guías de máquinas-máquinas e compoñentes con goo.

1. Cheques de aliñamento da peza cilíndrica e rectos

A característica definitiva dun nivel de barra, a base Groved en V, crea unha interface segura e estable con superficies redondas, como por exemplo:

AMELLO DE MARTERS: Ao aliñar os eixes de fuso CNC ou os rolos transportadores, o nivel de barra de Storaen asegura unha mínima corrente detectando micro-inclinacións (tan baixas como 0,02 mm/m) ao longo do eixe lonxitudinal do cilindro. O ángulo de 120 ° da GROOVE V e a superficie do chan de precisión (RA ≤ 0,8 μM) axúdanse perfectamente á xeometría cilíndrica, eliminando os erros de deslizamento e medir.

Instalacións de gasoductos: Nos sistemas de tubería de petróleo e gas ou industrial, o noso nivel de barra verifica a rectitude dos segmentos de tubos durante a montaxe, evitando a desalineación que podería causar ineficiencias de fluxo ou estrés estrutural. O seu deseño compacto encaixa facilmente en espazos de conduto axustados, onde non alcanzan as ferramentas máis pesadas.

2. Calibración do compoñente de ranura V

Estruturas de Greado en V (común en accesorios, medidores e sistemas ferroviarios) requiren comprobacións de ángulo precisos e platness. O nivel da barra de Storaen sobresae aquí por:

Probando o cadro de renove en V: colocar o nivel en dous Gorroves V opostos (por exemplo, en diapositivas de máquinas-ferramenta) revela desviacións angulares, asegurando que os compoñentes se combinan correctamente para un movemento lineal liso.
Aliñación de carrís guiados en V: Nas liñas de fabricación automatizadas, o noso nivel de barra asegura que os carrís guiados en V son perfectamente paralelos, minimizando o desgaste nos carruaxes en movemento e mantendo a precisión de posición para os brazos robóticos ou os manipuladores de materiais.

3. Tarefas de precisión do automóbil

En industrias onde as tolerancias mídense en micras:

Montaxe de automóbiles: durante a instalación de Powertrain, a nosa ferramenta asegura que os eixes de levas e os cigüeñal están aliñados dentro da especificación, evitando problemas de rendemento custosos na liña.

4. Por que os niveis de barras de Storaen conducen na medición cilíndrica

Os nosos niveis de barras combinan tres vantaxes clave para estas aplicacións:

Construción de ferro fundido resistente: soporta impactos e flutuacións térmicas en talleres duros, mantendo a precisión ao longo de anos de uso pesado.
Vials de burbullas de grao óptico: proporcionan lecturas instantáneas e inequívocas incluso en condicións de pouca luz, reducindo o tempo de medición nun 30% en comparación cos niveis xenéricos.
Calibración trazable: cada ferramenta inclúe un informe certificado ISO 17025, garantindo a súa precisión de 0,02 mm/m cumpre os estándares internacionais para tarefas críticas.

Tanto se estás aliñando un único eixe como se xestiona unha instalación industrial complexa, o nivel de barra de Storaen proporciona a precisión e a durabilidade necesarias para manter pezas de traballo cilíndricas e compoñentes con Gorro en V dentro da tolerancia. Confía na ferramenta deseñada para os retos únicos da medición da superficie redonda, porque na fabricación a curva máis pequena pode facer a maior diferenza.
