Válvula de control silenciadora

O papel da válvula de verificación de silenciador é evitar o fluxo no sentido contrario, só permitindo que o medio flúa nunha dirección. Normalmente, esta válvula é automática, nunha dirección de fluxo de presión de fluído, válvula aberta; Fluxo de fluído no sentido contrario, pola presión do fluído e a solapa da válvula da auto-gravidade da solapa da válvula no asento da válvula, cortando así o fluxo. Non é adecuado para o seu uso en medios que conteñen partículas sólidas e viscosidade.

Que é unha válvula de verificación silenciosa?

Unha válvula de verificación silenciosa, un compoñente esencial en varios sistemas de canalización, está deseñada para evitar o fluxo de retroceso ao tempo que minimiza o choque hidráulico. A diferenza das válvulas de verificación tradicionais que dependen dun disco ou bola ponderada, as válvulas de verificación silenciosas usan un mecanismo único que reduce significativamente o ruído durante a operación. Esta característica fai que sexan especialmente vantaxosas nas aplicacións nas que os niveis de ruído deben manterse ao mínimo, como como en fontanería residencial e comercial, sistemas de climatización e sistemas de protección contra incendios.

A función principal dunha válvula de verificación silenciosa é permitir que o fluído flúa nunha dirección mentres se pecha automaticamente para evitar o fluxo inverso. Isto conséguese mediante un mecanismo cargado de resorte que responde rapidamente aos cambios na presión do fluído. Cando o fluxo se detén ou comeza a reverter, o disco da válvula pecha firmemente para evitar calquera fluxo de retroceso, salvagardando efectivamente a integridade do sistema e protexendo o equipo de danos potenciais.

Un dos beneficios clave das válvulas de comprobación silenciosa é a súa capacidade para reducir o martelo de auga, un fenómeno que se produce cando o fluído en movemento se ve obrigado a parar de súpeto, creando subidas de presión que poden provocar danos e ruído. O deseño de válvulas de comprobación silenciosa mitiga estas ocorrencias proporcionando unha transición máis suave para o fluxo de fluídos, aumentando así a lonxevidade e o rendemento global dos sistemas de canalización.

En aplicacións comerciais e industriais, a instalación de válvulas de verificación silenciosa pode levar a un aforro significativo nos custos de mantemento e as reparacións causadas por fugas ou fallo do equipo. A súa función fiable para garantir o fluxo unidireccional, xunto coa vantaxe adicional dunha operación sen rumbo, fai que as válvulas de comprobación silenciosas sexan unha elección preferida para enxeñeiros e deseñadores de sistemas.

En resumo, unha válvula de comprobación silenciosa é un dispositivo crucial para manter un control efectivo do fluxo e previr o fluxo de retroceso, con propiedades de redución de ruído que o diferencian das alternativas tradicionais.

Defensa dobre: cancelación de ruído e protección do martelo de auga: como silenciar as válvulas de comprobación das salas de bombas tranquilas

A válvula de verificación de silenciamento de Storaen revoluciona a seguridade e o confort do sistema de bombas ao integrar dúas funcións críticas (prevención do martelo de auga e redución de ruído) nunha única solución deseñada. A diferenza das válvulas de verificación tradicionais que causan ruídos "martelos" disruptivos e as subidas de presión destrutivas, o noso deseño combina un mecanismo de peche lento cargado de primavera con materiais de diminución do ruído, tornándoo ideal para edificios comerciais, plantas industriais e complexos residenciais onde o funcionamento tranquilo e a protección de gasodeline non son negables.

1. Protección do martelo de auga: a ciencia do peche controlado

No núcleo da nosa válvula de comprobación de silencio atópase un disco cargado de primavera de precisión que asegura o peche gradual, que suprime o martelo de auga:

Apagado en dúas etapas: Cando o fluxo de bomba se detén, o disco pecha un 80% rapidamente (dentro de 0,5 segundos) para arrestar o fluxo de retroceso, o 20% final pecha lentamente durante 3-15 segundos (axustable a través dunha válvula de agulla), reducindo a presión en aumento de ≤1.3x presión de traballo-40% máis efectiva que os valores de comprobación estándar.
Construción resistente: un ferro dúctil ou un corpo de aceiro inoxidable 316L soporta presións de ata 2,5MPA e temperaturas de -10 ° C a 80 ° C, mentres que un resorte de aceiro inoxidable resiste a corrosión, asegurando a vida máis de 50.000 ciclos en ambientes duros.

2. Redución de ruído: deseñado para un funcionamento tranquilo

Tres características de deseño funcionan xuntos para eliminar o duro "slam" das válvulas tradicionais:

Selado infundido por goma: un disco recuberto de caucho EPDM/NBR crea un selo suave e absorbente de impacto, reducindo o ruído de peche nun 40% en comparación cos contactos metálicos a metais.
Camiño de fluxo racionalizado: un corpo de válvula en forma de cintura minimiza a turbulencia durante o fluxo adiante, cortando o ruído hidráulico (≤70dB) pola metade, crítico para as salas de bombas adxacentes a oficinas ou espazos de vida.
Manga de lubricación non metálica: unha manga guía de PTFE reduce a fricción entre o disco e o corpo da válvula, eliminando os choros de alto nivel común nas válvulas non obstáticas.

3. Deseño versátil para diversas aplicacións

Dispoñible en tamaños de DN40 a DN500 con conexións de brida (ASME B16.5/GB/T 17241.6), as nosas válvulas de verificación de silenciamento adaptan a varios sistemas:

Edificios comerciais: Instala en tomas de bomba en sistemas de abastecemento de auga de alta altura para protexer os oleoductos e manter o confort dos inquilinos.
Plantas industriais: manexa auga sucia ou lentas suaves cun deseño de disco resistente aos restos, evitando obstrucións ao tempo que reduce o ruído nas instalacións de fabricación.
Sistemas residenciais: o suficientemente tranquilo para as salas de bombas residenciais, con opcións de latón sen chumbo que cumpran os estándares da FDA para auga potable.

Actualiza a un control de fluído máis tranquilo e máis seguro

Non deixes que o ruído e o martelo de auga comprometan o rendemento do teu sistema. As válvulas de verificación de silenciamento de Storaen ofrecen a dobre protección que precisa: operación de beca e robusta prevención de fluxos de retroceso – engrenaxes para ampliar a vida da bomba, reducir o mantemento e crear contornas máis cómodas.

Tanto se estás a actualizar unha sala de bomba comercial como se deseñan un sistema de auga residencial, as nosas válvulas de comprobación de silencio proporcionan o equilibrio perfecto de seguridade e serenidade. Explora a nosa gama hoxe e descubre por que as industrias confían en Storaen para control de fluídos sen ruído e fiable.

Swing vs. Tipo de elevación: Principios de redución de ruído en profundidade das válvulas de comprobación de silenciamento

A elección entre as válvulas de verificación de silenciamento tipo swing e o silenciamento de tipo ascendente depende de comprender os seus mecanismos únicos de redución de ruído e fortalezas operativas. Storaen ofrece ambos os deseños, cada un optimizado para necesidades específicas de control de fluídos: aquí funcionan e onde sobresaen na creación de sistemas de gasoductos máis tranquilos e máis seguros.

1. Válvulas de verificación de silenciamento tipo swing: fluxo de baixo ruído con movemento angular

As válvulas de tipo swing presentan un disco bisagrado na parte superior, xirando para abrir/pechar arredor dun eixe horizontal:

Mecanismo de redución de ruído:

Un disco recuberto de caucho (EPDM/NBR) e o deseño do asento suave absorben o impacto durante o peche, reducindo o ruído "slam" nun 35% en comparación coas válvulas só metálicas.
Un resorte de amortecemento diminúe a rotación do disco, asegurando o selado gradual incluso nos sistemas de baixa presión (≥0,05MPA), minimizando as vibracións relacionadas co martelo de auga (ruído ≤75dB).

Mellor para:

As canalizacións de gran diámetro (DN80-DN600) en sistemas de auga industrial ou bucles de climatización, onde o seu deseño de ánima completa reduce a perda de presión nun 20% fronte aos tipos de elevación.
Aplicacións de presión moderada (≤1,6mPa) con medios limpos, xa que o deseño bisagrado é menos propenso ao bloqueo de escombros.

2. Válvulas de verificación de silenciamento tipo ascensor: peche de precisión para a tranquilidade de alta presión

As válvulas de tipo elevador usan un disco en movemento vertical guiado por un talo, ofrecendo un control máis axustado en escenarios de alta presión:

Mecanismo de redución de ruído:
Un sistema ferroviario de dobre guía estabiliza o movemento vertical do disco, eliminando o wobble lateral e o grito metálico común nos deseños sen guía.
Un deseño de curta duración (25-50 mm) combinado cun resorte pesado asegura un peche rápido pero controlado (0,3 segundos para DN50), reducindo o ruído de aumento de presión nun 40% en sistemas de ata 2,5MPA.

Mellor para:
Os diámetros pequenos a medianos (DN15 -DN200) en edificios residenciais ou comerciais, onde o espazo é limitado e o funcionamento tranquilo é crítico (ruído ≤65db nos sistemas de auga domésticos).
Aplicacións de alta presión como as liñas de alimentación da caldeira, grazas á súa capacidade para xestionar temperaturas de ata 150 ° C con compoñentes de aceiro inoxidable 316.

Diferenzas de deseño clave para o control de ruído

Superficie de selado: os tipos de balance usan asentos anchos anchos para o contacto gradual; Os tipos de elevación dependen de asentos estreitos e planos para o peche instantáneo pero amortiguado.
Turbulencia do fluxo: o camiño racionalizado das válvulas de balance reduce a turbulencia nos fluxos de baixa velocidade; O talo vertical das válvulas de elevación crea unha resistencia menor pero sobresae en ambientes propensos ao ruído de alta velocidade.
Necesidades de mantemento: os tallos guiados das válvulas de elevación requiren unha lubricación periódica (mangas recubertas de PTFE nos modelos de Storaen reducen a fricción nun 30%); As xuntas bisagras das válvulas de balance necesitan medios sen escombros para evitar que se peguen.

Solucións deseñadas de Storaen para todos os escenarios

Vantaxes de tipo Swing: forro epoxi opcional para medios corrosivos, bridas ASME B16.5 para compatibilidade global e probas de ruído que compoden o ISO 3744 (estándares de enxeñería acústica).
Innovacións de tipo elevador: axuste patentado de precarga de primavera (0-10n · m) para axustar a velocidade de peche, ideal para personalizar niveis de ruído en ambientes sensibles como hospitais ou hoteis.

Elixe o tipo adecuado para o teu sistema

Prioriza o espazo e a baixa presión: vai con válvulas de comprobación de silencio tipo swing para grandes canalizacións.
Necesita alta presión e precisión: opta por válvulas de verificación de silenciamento tipo ascensor en configuracións compactas e de alta demanda.

Ambos os deseños de Storaen garanten a prevención de fluxos de retroceso fiable ao tempo que abordan o ruído na súa fonte, xa sexa por peche angular gradual ou con movemento vertical controlado. Explora a nosa gama hoxe e descubre como merece a nosa experiencia en enxeñaría pode ofrecer o control de fluído tranquilo e eficiente que merece o seu sistema.

1, válvula de verificación rotativa: a solapa da válvula tiña forma de disco, xirando ao redor do eixe da canle do asento da válvula para o movemento rotativo, porque a canle da válvula a unha resistencia do fluxo racionalizada que o ascenso da válvula de comprobación de bolboreta é pequena, adecuada para o caudal baixo e o fluxo de cambios pouco frecuentes en ocasións de gran calibre, pero non debería usarse para o tipo de calibre grande, pero non se debe usar para o tipo de calibre. A válvula de verificación de bolboreta divídese en tipo de válvula, tipo de dobre válvula e tipo multi-válvula Tres tipos, estas tres formas son principalmente segundo o calibre da válvula á subdivisión, o propósito é evitar que o medio pare o fluxo ou o fluxo de retroceso, debilita o choque hidráulico.

2, Válvula de comprobación de elevación: a válvula deslizante ao longo da liña central vertical da válvula de verificación do corpo da válvula, a válvula de verificación de silenciador só se pode instalar no gasoduto horizontal, na válvula de válvula de válvula de válvula de válvula de verificación de alta presión de alta presión. A forma do corpo da válvula da válvula de verificación de silenciador é a mesma que a da válvula do globo (que se pode xeneralizar coa válvula do globo), polo que o seu coeficiente de resistencia aos fluídos é maior. A súa estrutura é semellante á válvula do globo, o corpo da válvula e a solapa da válvula e a mesma que a válvula do globo.

A parte superior da solapa da válvula e a parte inferior da cuberta da válvula son procesadas con manga de guía, e a guía de solapa da válvula pódese levantar libremente e baixar na guía da válvula, cando o medio flúe augas abaixo, a solapa da válvula se abre polo medio e cando o medio deixa de fluír, a chapa da válvula aterra no asento por auto-pendente e detén o medio cara ao medio. Válvula de bolboreta directa Válvula Media de entrada e saída Dirección da canle e do asento da válvula Dirección perpendicular; Válvula de verificación de elevación vertical, a dirección de entrada e a dirección da canle de saída e a dirección da canle do asento da válvula é a mesma, a resistencia ao fluxo é menor que a de todo.

3, Válvula de verificación do disco inclinable: a solapa da válvula xira arredor do pasador na válvula de verificación do asento da válvula. Máis sinxelo que a estrutura da válvula de verificación do disco, só se pode instalar no gasoduto horizontal, mellor selado.

4, válvula de verificación muxida: solapa da válvula deslizando pola liña central do corpo da válvula. A válvula de verificación de pipeline é unha válvula de recente aparición, o seu pequeno tamaño, peso lixeiro, boa tecnoloxía de procesamento, é unha das direccións de desenvolvemento da válvula de verificación. Pero o coeficiente de resistencia ao fluído é lixeiramente maior que a válvula de verificación de balance.

5, válvula de verificación de compresión: esta válvula está feita para a auga de alimentación da caldeira e a válvula de corte de vapor, ten unha válvula de verificación de elevación e unha válvula integrada da válvula de ángulo ou da válvula de ángulo. Ademais, hai-algúns non se aplican á instalación da toma de bomba de válvulas de verificación, como válvula inferior, válvula de verificación de tipo Y de primavera.

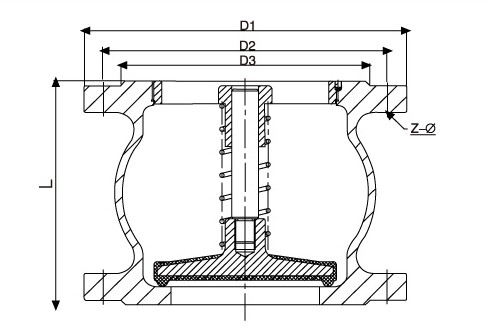

Diagrama de estrutura da válvula de verificación de silenciador de aforro de enerxía:

1 、 O corpo da válvula adopta un deseño de forma "tambor de cintura", mellora a dirección do fluxo medio, reduce o coeficiente de resistencia ao fluxo.

2, a válvula adopta unha forma de estrutura curta, aínda que a perda de cabeza é lixeiramente maior que a válvula de comprobación de mudo de elevación, pero o volume é pequeno e barato.

3 、 Estrutura compacta, a manga de lubricación non metálica está instalada entre o eixo guía e o cadro de guía, a solapa da válvula é flexible e non producirá fenómeno de retención.

4, conxunto de anel de selo de caucho esqueleto directamente no corpo da válvula, para evitar o medio durante moito tempo na flaga directa do anel de selo, a vida útil esténdese significativamente, robusta e duradeira.

5 、 Apertura curta e peche golpes da solapa da válvula poden evitar eficazmente o martelo de auga.

6 、 Aplicables aos sistemas de abastecemento de auga e drenaxe, rede de construción de altura, pódese instalar na toma da bomba, a estrutura está lixeiramente modificada, pódese usar como válvula inferior de succión, pero non para a rede de sumidoiros.

1, a válvula en uso, o fluxo de medios na dirección da frecha mostrada.

2, cando o fluxo dos medios de comunicación na dirección especificada, abriuse a solapa da válvula polo papel da forza mediática; Contracreat de medios, debido ao auto-peso da solapa da válvula e a solapa da válvula polo papel da forza inversa dos medios de comunicación, de xeito que a solapa da válvula e a superficie de selado do asento da válvula pecharon para evitar o propósito do contracorrente dos medios.

3 、 A superficie de selado do corpo da válvula e a solapa da válvula está soldada con aceiro inoxidable.

4 、 A lonxitude da estrutura axústase á norma GB/T12221-2005, a conexión de brida axústase á norma GB/T17241.6-2008.

1, o acceso da válvula a ambos os extremos estará bloqueado e a existencia de secas e ventiladas en interiores. Se se garda durante moito tempo, debe comprobarse con frecuencia para evitar a ferruxe e a corrosión.

2 、 A válvula limparase antes de que se elimine a instalación e os defectos causados durante o transporte.

3 、 A instalación debe comprobarse con coidado nos sinais e placas de nome da válvula para garantir o cumprimento do uso de requisitos.

4 、 A válvula está instalada no pipeline horizontal co capó cara arriba.

Preguntas frecuentes sobre a válvula de verificación silenciosa

Que é unha válvula de comprobación silenciosa e como funciona?

Unha válvula de comprobación silenciosa é un dispositivo mecánico que permite que o fluído flúa nunha dirección ao tempo que evita o fluxo de atrás. Funciona usando un disco bisagrado ou un mecanismo de resorte que se abre cando a presión do fluído no lado da entrada supera a presión no lado da toma. A medida que o fluxo diminúe ou reverte, a válvula pecha en silencio, minimizando o martelo de auga e as vibracións, o que o converte nunha elección ideal para aplicacións residenciais e industriais.

De que materiais se fabrican as válvulas de verificación silenciosas?

As nosas válvulas de comprobación silenciosas están construídas a partir de materiais de alta calidade como latón, aceiro inoxidable ou PVC, dependendo do modelo específico. Estes materiais están deseñados para a durabilidade e a resistencia á corrosión, garantindo unha longa vida útil e un rendemento fiable en varios sistemas de transporte de fluídos.

Podo instalar a válvula de comprobación silenciosa en calquera orientación?

Aínda que as válvulas de comprobación silenciosas están deseñadas para ser versátiles, é esencial instalalas segundo as instrucións do fabricante. Normalmente, estas válvulas deben instalarse en posición horizontal, coa dirección do fluxo indicada por unha frecha no corpo da válvula. Isto asegura unha funcionalidade óptima e impide problemas relacionados co fluxo de retroceso ou o desgaste prematuro.

Como minimiza a válvula de verificación silenciosa e o martelo de auga?

O deseño da válvula de verificación silenciosa incorpora características que reducen os efectos do ruído e do martelo de auga. As válvulas usan un mecanismo de peche lento que senta suavemente o disco cara ao corpo da válvula en vez de golpear. Este peche gradual diminúe o fluxo turbulento e minimiza o choque hidráulico, garantindo un funcionamento máis tranquilo e estendendo a vida útil do seu sistema de fontanería.

Que aplicacións son adecuadas para usar válvulas de comprobación silenciosas?

As válvulas de comprobación silenciosas son ideais para unha ampla gama de aplicacións, incluíndo sistemas de fontanería, rego, xestión de augas residuais e procesos de fluídos industriais. Son especialmente beneficiosos nos sistemas onde a redución do ruído é unha prioridade ou onde o fluxo de retroceso pode causar interrupcións operativas. Xa sexa para uso residencial ou comercial, estas válvulas garanten un control de fluído eficiente e fiable.

Como podo determinar o tamaño adecuado da válvula de verificación silenciosa para o meu sistema?

Para determinar o tamaño adecuado dunha válvula de verificación silenciosa para o seu sistema, primeiro avalíe o tamaño do tubo e o caudal do fluído co que estás traballando. O tamaño da válvula debe coincidir co tamaño do tubo nominal para garantir un fluxo óptimo e evitar restricións. Ademais, considere a clasificación de presión e a compatibilidade co tipo de fluído. Se necesitas asistencia, os nosos expertos están dispoñibles para axudarche á elección ideal para as túas necesidades específicas.
