Válvulas de borboleta

Válvula de bolboreta de selo suave de butt-clamp de liña central, Válvula de bolboreta de dobre excéntrica Estrutura compacta da válvula de bolboreta brida, un interruptor rotativo de 90 ° facilmente, selado fiable, vida útil longa, é amplamente utilizada en fábricas de auga, centrais eléctricas, fábricas de aceiro, fabricación de papel, restauración e outros sistemas de subministración de auga e drenaxe, como regulador e regulador.

A válvula de bolboreta, denominada válvula de bolboreta (válvula de bolboreta), refírese ao membro de peche (chapa de válvula ou placa de bolboreta) para o disco, xirando ao redor do eixe da válvula para lograr a apertura e o peche dunha especie de válvula, na gasoduto úsase principalmente para cortar e acelerar. O membro de apertura e peche da válvula de bolboreta é unha placa de bolboreta en forma de disco, xirando ao redor do seu propio eixe no corpo da válvula, para conseguir o propósito de abrir e pechar ou regulación. A válvula de bolboreta está aberta ao pechado completo normalmente é inferior a 90 °, a válvula de bolboreta e o talo de bolboreta non ten a capacidade de auto-bloqueo, para o posicionamento da placa de bolboreta, que se instala no reductor de engrenaxes do verme da válvula. O uso de reductor de engrenaxes de verme, non só pode facer que a placa de bolboreta con capacidade de auto-bloqueo, de xeito que a placa de bolboreta se detén en calquera posición, senón que tamén mellore o rendemento operativo da válvula.

As características da válvula de bolboreta especial industrial poden soportar a alta temperatura, o rango de presión aplicable tamén é maior, o diámetro nominal da válvula é grande, o corpo da válvula está feito de aceiro carbono, o anel de selado da placa da válvula está feito de anel metálico en lugar de anel de goma. As grandes válvulas de bolboreta de alta temperatura están feitas de placa de aceiro soldada e úsanse principalmente para condutos de gas de altura de alta temperatura e canalizacións de gas.

Tres deseños técnicos básicos de válvulas de bolboreta de alto rendemento

As válvulas de bolboreta de Storaen redefinir o control de fluxo industrial a través dunha enxeñería innovadora, combinando o selado de precisión, a resiliencia material e a actuación intelixente para ofrecer un rendemento inigualable en diversas aplicacións. Como un dos principais provedores de tipos e solucións de válvulas de bolboreta, os nosos deseños abordan os retos críticos de fugas, desgaste e eficiencia operativa. Aquí tes como tres tecnoloxías básicas separan as nosas válvulas de bolboreta.

1. Sistemas de selado excéntrico para un rendemento cero-lea

O corazón da nosa válvula de bolboreta de alto rendemento está nos seus avanzados deseños excéntricos, eliminando os problemas comúns de fuga que asolan as válvulas tradicionais:

Xeometría dobre excéntrico: un eixe de disco compensado (1ª excentricidade) e o ángulo do asento (2ª excentricidade) crean un selo de "contacto de liña" cando se pechan, reducindo a fricción nun 40% en comparación cos modelos concéntricos. Este deseño asegura un apagado axustado á burbulla para gases e líquidos, incluso a altas presións (ata PN16.0MPA), tornándoo ideal para aplicacións de válvulas de bolboreta en canalizacións químicas e sistemas de vapor.
Innovación triple excéntrica: para condicións extremas (450 ° C+ gas ou soporte abrasivo), as nosas válvulas triple-ecuentes engaden unha terceira compensación (inclinación da cara de disco), permitindo o selado metálico a metal sen desgaste do asento. Esta tecnoloxía supera as limitacións das válvulas do mundo no illamento de alta temperatura, garantindo a fiabilidade a longo prazo nos sistemas de escape de plantas eléctricas.

2. Ciencia dos materiais para resiliencia dura para o ambiente

Enxeñamos compoñentes da válvula para soportar a condición de traballo máis dura, correspondendo aos tipos de válvulas de bolboreta con demandas específicas de medios:

Materiais corporais e disco: elixe entre o ferro fundido HT300 (rendible para a auga/gas, -10 ° C ~ 200 ° C), o aceiro de carbono WCB (industrial resistente, -29 ° C ~ 425 ° C) ou 316L de aceiro inoxidable (resistente á corrosión para produtos químicos, -40 ° C ~ 450 ° C). As nosas válvulas de bolboreta de 6 polgadas e 4 polgadas presentan costelas engrosadas para evitar a deformación baixo a alta velocidade de fluxo, superando os deseños estándar nun 25% na vida do ciclo.
Combinacións de selos: SELLES BROW (NBR/EPDM) OFERTIDO ≤0,1 mm Tolerancia de fuga para a auga e as augas residuais, mentres que os selos duros (aceiro inoxidable + grafito) manexan medios cargados de partículas sen erosión, críticas para plantas de suspensión ou cemento mineiras.

3. Actuación intelixente para o control de precisión

As nosas válvulas de bolboreta integran mecanismos avanzados para mellorar a eficiencia e seguridade operativas:

Reductores de engrenaxes de verme: estándar nas válvulas manuais, estes proporcionan unha multiplicación de par de par e funcionalidade de auto-bloqueo, permitindo un funcionamento fácil de 90 ° incluso para diámetros de 12 polgadas ao tempo que elimina os riscos de retroceso en canalizacións verticais.
Deseño preparado para a automatización: actuadores pneumáticos, eléctricos ou hidráulicos montan directamente en bridas superiores ISO 5211, soportando posicións de fallo (aberto/pechar/hold) e retroalimentación de 4-20mA para a integración do PLC. Isto fai que as nosas válvulas sexan ideais para procesos automatizados, reducindo o tempo de resposta nun 30% en comparación cos sistemas de válvulas do globo legado.

Eleva o control de fluxo con Storaen

Desde a distribución de auga ata os procesos industriais de alta temperatura, as nosas válvulas de bolboreta ofrecen a precisión, a durabilidade e a adaptabilidade que o seu sistema esixe. Con selado innovador, materiais premium e actuación intelixente, transformamos a válvula de bolboreta dun dispositivo sinxelo de apagado nunha solución de control de alto rendemento. Explora as nosas válvulas de bolboreta á venda hoxe e experimenta a diferenza que fai a excelencia da enxeñería, porque no control do fluxo, o rendemento é todo.

Válvulas de bolboreta de Storaen: solucións personalizadas e garantía de calidade

STORAEN redefine o control de fluxo industrial con solucións de válvulas de bolboreta a medida e estándares de calidade sen compromiso, asegurando que todas as válvulas atendan as túas demandas operativas únicas. Desde a selección de materiais ata a certificación de rendemento, os nosos tipos de válvulas de bolboreta combinan a flexibilidade da enxeñaría cunha rigorosa garantía de calidade: aquí é como ofrecemos precisión para as túas necesidades específicas.

Personalización: deseñada ás túas especificacións exactas

1. Tamaño e configuracións a medida
Cubrindo DN40 a DN1200, a nosa válvula de bolboreta de 4 polgadas e os modelos de válvulas de bolboreta de 6 polgadas (e máis alá) adaptan ás redes de tubos de calquera escala. Tamaños non estándar? Artesanía diámetros personalizados para instalacións únicas, desde sistemas compactos de climatización ata oleoductos industriais masivos.
Escolla con conexións Wafer, Lug, bridas ou soldadas para coincidir cos estándares ASME, DIN ou JIS, eliminando problemas adaptadores en proxectos globais.

2. Optimización de material e selo

Materiais do corpo: selecciona HT300 Ferro de fundición (auga/gas), aceiro de carbono WCB (industria pesada) ou 316L de aceiro inoxidable (resistencia á corrosión) para adaptarse aos medios de -40 ° C a 450 ° C.
Tipos de selos: selos suaves (NBR/EPDM) para auga/augas residuais (≤0,1 mm) ou selos de metais duros (aceiro inoxidable + grafito) para gas de alta temperatura/gasolina: durabilidade da válvula do globo superformante en condicións abrasivas.

3. Actuación e funcionalidade

Manual (engrenaxe de verme), pneumáticos, eléctricos ou actuadores hidráulicos con montaxe ISO 5211 garantir un control preciso. Engade mecanismos de seguridade de fallos (aire a abrir/pechar) ou 4-20MA para procesos automatizados.
Deseños especializados: válvulas criogénicas (-196 ° C), modelos de alto baleiro ou configuracións seguras de lume para aplicacións críticas para a seguridade.

Calidade sen compromiso: desde o deseño ata a entrega

1. Réxime de probas rigoroso

Probas hidrostáticas: clasificación de presión 1.5x para cunchas, 1,1x para asentos, verificando as fugas cero.
Probas de ciclos: máis de 5.000 operacións para selos suaves, 10.000+ para selos duros, proporcionando unha durabilidade que supera as normas da industria.
Rastrexabilidade material: Cada compoñente inclúe un certificado de muíño, garantindo o cumprimento das necesidades de resistencia química e temperatura.

2. Garantía e soporte posterior ás vendas

A garantía dun ano abrangue o rendemento do selo e os defectos mecánicos, con soporte técnico 24/7 para instalación, mantemento ou solución de problemas.
Dispoñibilidade de pezas de recambio: entrega rápida de asentos de recambio, discos ou actuadores para minimizar o tempo de inactividade.

Por que escoller Storaen para as válvulas de bolboreta personalizadas?

Coñecemento de aplicacións: se precisa unha válvula de bolboreta concéntrica para o tratamento de auga ou un modelo triple-ecu para plantas petroquímicas, os nosos enxeñeiros aliñan os tipos de válvulas de bolboreta e as aplicacións aos seus parámetros exactos do proceso.
Eficiencia de custos total: as solucións personalizadas reducen os custos de exceso de enxeñería, mentres que os deseños duradeiros reducen o mantemento nun 30% en comparación coas válvulas xenéricas.

Eleva o teu sistema con precisión a medida

Non te conformes con fóra do andel cando as túas operacións demandan excelencia. As válvulas de bolboreta personalizadas de Storaen, descaradas por unha rigorosa garantía de calidade: divulgar o rendemento, a fiabilidade e a adaptabilidade que merecen os seus proxectos. Explora as nosas válvulas de bolboreta á venda hoxe e descubre como transforma a enxeñaría a medida que transforma o control de fluxo.

Forma de clasificación por estrutura
(1) Válvula de bolboreta selada no centro

(2) válvula de bolboreta selada exclusiva
(3) válvula de bolboreta dobre selo excéntrico

(4) Tres válvula de bolboreta de selo excéntrico

Segundo a clasificación de material de superficie de selado
(1) válvula de bolboreta suave de selo:
1) SEALING VICE mediante material suave non metálico a composición de material brando non metálico.
2) SEALIFICAR VICE POR METAL MATERIO METAL PARA COMPOSICIÓN DE MATERIAL NON METALICO.
(2) Válvula de bolboreta de selo duro de metal: selado vicio por material duro de metal para composición de material duro de metal.

Clasificación por forma de selado
(1) válvula de bolboreta forzada de selo
1) Válvula de bolboreta de selo elástico. Selo a presión específica polo asento da válvula de extrusión da placa da válvula cando a válvula está pechada, o asento da válvula ou a elasticidade da placa da válvula xerada.
2) Válvula de bolboreta de selo de par externo. A presión de selado é xerada polo par aplicado ao eixe da válvula.
(2) Válvula de bolboreta de selo a presión. A presión específica de selado é xerada polo asento da válvula ou a placa de válvula sobre a presión de recheo do elemento de selado de Poppet.
(3) Válvula de bolboreta de selado automático. A presión de selado é xerada automaticamente pola presión media.

Clasificación por presión de traballo
(1) Válvula de bolboreta de baleiro. Presión de traballo por debaixo da pila estándar da válvula de bolboreta do calendario atmosférico.
(2) válvula de bolboreta de baixa presión. Presión nominal PN <1,6MPA Válvula de bolboreta.
(3) Válvula de bolboreta de presión media. Presión nominal PN 2.5 – Válvula de bolboreta de 6,4mpa.
(4) válvula de bolboreta de alta presión. Presión nominal PN 10,0 – Válvula de bolboreta de 80,0MPA.
(5) Válvula de bolboreta de alta presión. PRESIÓN NOMINAL PN> 100MPA Válvula de bolboreta.

Clasificación por temperatura de funcionamento
(1) Válvula de bolboreta de alta temperatura. Válvula de bolboreta T> 450 C
(2) Válvula de bolboreta de temperatura media. 120 c(3) Válvula de bolboreta de temperatura normal. Un 40 c(4) Válvula de bolboreta de baixa temperatura. Unha válvula de bolboreta de 100 (5) Válvula de bolboreta de temperatura de baixa baixa. T <a 100 C Válvula de bolboreta.

(1) Válvula de bolboreta.

A placa de bolboreta da válvula de bolboreta de pinza está instalada na dirección do diámetro do gasoduto. Na canle cilíndrica do corpo da válvula de bolboreta, a placa de bolboreta en forma de disco xira arredor do eixe, o ángulo de rotación entre 0 ° – 90 °, rotado a 90 °, a válvula está totalmente aberta.

A válvula de bolboreta é de estrutura sinxela, de pequeno tamaño e luz de peso, e consta de só algunhas partes. E só precisa xirar 90 ° pode abrir e pechar rapidamente e pechar, ao mesmo tempo, a válvula ten boas características de control de fluídos. Cando a válvula de bolboreta está en posición totalmente aberta, o grosor da placa de bolboreta é a única resistencia cando o medio flúe polo corpo da válvula, polo que a caída de presión xerada pola válvula é moi pequena, polo que ten boas características de control de fluxo. A válvula de bolboreta ten dous tipos de selado: selo elástico e selo metálico. Válvula de selo elástico, o selo pódese configurar no corpo da válvula ou unido á placa de bolboreta arredor.

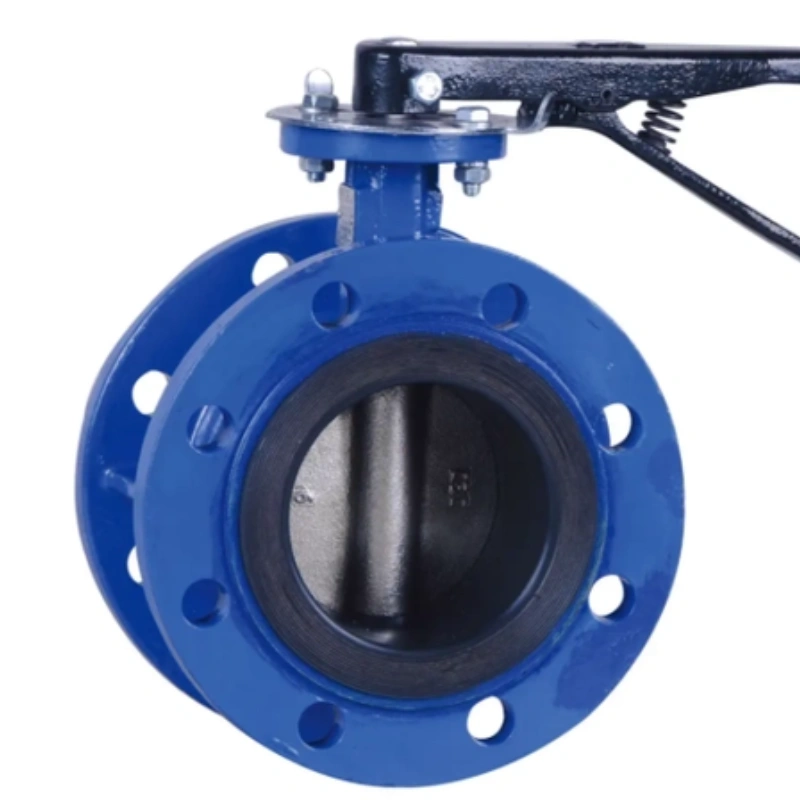

(2) Válvula de bolboreta brida.

Válvula de bolboreta brida para a estrutura da placa vertical, o talo da válvula para o anel de selado de válvulas de selado duro de metal integral para placa de grafito flexible e estrutura composta de placa de aceiro inoxidable, montada no corpo da válvula, placa de bolboreta Surfaces de superficie de selado de aceiro inoxidable soldado. O anel de selado da válvula de selo suave está feito de goma de nitrilo, que está instalado na placa de bolboreta.

(3) Válvula de bolboreta tipo Lug.

(4) válvula de bolboreta soldada.

A válvula de bolboreta soldada é unha válvula de bolboreta de tipo non pechada, moi utilizada en materiais de construción, metalurxia, minería, enerxía eléctrica e outros procesos de produción, a temperatura media ≤ 300 ℃ presión nominal de 0,1MPA, usado para conectar, aberto e próximo ou axustar a cantidade de medios.

Válvula de bolboreta suave de selo suave.

Para que se usa unha válvula de bolboreta?

Unha válvula de bolboreta é un tipo de válvula de cuartos de volta que utiliza un disco rotativo para regular o fluxo de fluído. O seu deseño incorpora diversas características que o fan adecuado para aplicacións específicas en diversas industrias, incluído o abastecemento de auga, o tratamento das augas residuais, o procesamento químico e os sistemas de climatización. Comprender as funcionalidades e vantaxes dunha válvula de bolboreta pode axudarche a tomar decisións informadas sobre o seu uso en diferentes escenarios.

Un dos propósitos primarios dunha válvula de bolboreta é controlar o fluxo de líquidos e gases. O disco dentro da válvula pivota arredor dun eixe central, permitindo un funcionamento rápido e eficiente. Este mecanismo de quenda de cuartos é especialmente vantaxoso cando se necesitan axustes rápidos aos caudais. Por exemplo, en plantas de tratamento de auga ou aplicacións industriais onde o control preciso é crucial, unha válvula de bolboreta pode servir de solución eficaz.

Ademais, as válvulas de bolboreta son recoñecidas polo seu deseño lixeiro e compacto. En comparación con outros tipos de válvulas, ocupan menos espazo, tornándoas ideais para instalacións en espazos axustados ou cando as consideracións de peso son críticas. Xa sexa en oleoductos ou áreas confinadas, o deseño minimalista dunha válvula de bolboreta permite a versatilidade sen sacrificar a funcionalidade.

Outra aplicación significativa dunha válvula de bolboreta está en illamento do sistema. Ao pechar completamente o disco, a válvula crea un selo axustado que impide o fluxo de fluído. Isto é particularmente útil en escenarios de mantemento onde é necesario illamento de seccións dun gasoduto. A capacidade de cortar de forma rápida e fiable o fluxo fai que as válvulas de bolboreta sexa un compoñente esencial para controlar os sistemas e garantir a seguridade en diversos procesos industriais.

En resumo, unha válvula de bolboreta úsase en numerosas aplicacións para regular o fluxo, illar os sistemas e aumentar a eficiencia operativa. O seu deseño compacto, o funcionamento rápido e a fiabilidade convérteno nunha elección popular en moitas industrias. Comprender o que se usa unha válvula de bolboreta permitirache apreciar o papel crítico que xoga no control e xestión de fluídos. Tanto se estás involucrado en enxeñaría, mantemento ou deseño industrial, ter unha boa comprensión das aplicacións de válvulas de bolboreta servirá ben nos teus esforzos profesionais.

As vantaxes das válvulas de bolboreta

Unha vantaxe significativa das válvulas de bolboreta é o seu deseño compacto. A diferenza das válvulas tradicionais que adoitan ser voluminosas, as válvulas de bolboreta consisten nun disco sinxelo montado nun eixe. Esta estrutura racionalizada permite a instalación en espazos axustados, converténdose nunha opción ideal para proxectos con espazo limitado para equipos. Ademais, a súa natureza lixeira reduce o peso global dos sistemas de canalización, o que conduce a un manexo e instalación máis fáciles.

Outro beneficio crítico das válvulas de bolboreta é o seu funcionamento rápido. O deseño facilita a apertura e o peche rápidos, cunha rotación de só 90 graos necesarios para o movemento completo. Esta característica é particularmente valiosa en aplicacións onde o control oportuno do fluxo é fundamental, como en instalacións de tratamento de auga ou plantas de procesamento químico. A rápida resposta ás válvulas de bolboreta contribúe a unha maior eficiencia operativa e reducido o tempo de inactividade.

Ademais, as válvulas de bolboreta ofrecen unha excelente regulación de fluxo. Cando se abren parcialmente, estas válvulas poden crear un camiño de fluxo racionalizado ao controlar eficazmente os medios que pasan. Esta característica é esencial en aplicacións onde a xestión precisa do fluxo é crucial, permitindo un rendemento consistente no sistema.

As válvulas de bolboreta tamén presentan durabilidade e baixas necesidades de mantemento. Construídos a partir de materiais robustos como o aceiro inoxidable ou o PVC, son resistentes á corrosión, tornándoos adecuados para diversas substancias, incluíndo produtos químicos agresivos e ambientes corrosivos. O seu sinxelo mecanismo reduce a probabilidade de fallo mecánico, minimizando aínda máis os requisitos de mantemento e os custos operativos.

Finalmente, a adaptabilidade das válvulas de bolboreta fai que sexan adecuadas para diversas aplicacións en diferentes industrias. Desde os sistemas de climatización ata o abastecemento de auga e o tratamento de augas residuais, estas válvulas poden xestionar unha ampla gama de fluídos, aumentando a súa utilidade en varios campos.

Cal é a diferenza entre unha válvula de porta e unha válvula de bolboreta?

Mecanismo operativo

A diferenza principal entre as válvulas de porta e as válvulas de bolboreta está nos seus mecanismos de deseño e funcionamento. A. válvula de porta Utiliza un movemento lineal para levantar ou baixar unha porta para controlar o fluxo. Este mecanismo é ideal para o control on-off, pero non funciona ben nas aplicacións aceleradoras. Pola contra, unha válvula de bolboreta comprende un disco rotativo que pivota arredor dun eixe central para regular o fluxo. Este deseño permite un funcionamento rápido e é especialmente eficaz para acelerar.

Control de fluxo e eficiencia

Outra distinción crítica son as características do fluxo. As válvulas de bolboreta son coñecidas pola súa capacidade para proporcionar un caudal consistente cunha caída de presión mínima. Esta eficiencia é altamente vantaxosa en aplicacións de gran volume e onde o espazo é limitado. En contraste, as válvulas de porta son menos eficientes no acelerador e poden crear turbulencias, dando lugar a un déficit de rendemento en escenarios de alto fluxo.

Consideracións de espazo e peso

As válvulas de bolboreta son xeralmente máis compactas e máis lixeiras que as válvulas de porta. Este deseño de aforro de espazo fai que as válvulas de bolboreta sexan axeitadas para a instalación en espazos axustados, onde as válvulas tradicionais de porta poden resultar complicadas. O peso reducido das válvulas de bolboreta simplifica a manipulación durante a instalación e o mantemento.

Idoneidade da aplicación

Ambos os tipos de válvulas teñen aplicacións específicas onde sobresaen. As válvulas de porta úsanse normalmente en aplicacións que requiren unha perda de presión mínima e onde o illamento completo é fundamental. Pola contra, as válvulas de bolboreta son favorecidas en sistemas que requiren un funcionamento rápido e axustes de fluxo frecuentes, tornándoos ideais para sistemas de climatización, distribución de auga e tratamento de augas residuais.

Cales son os tres tipos de válvulas de bolboreta?

1. Válvulas de bolboreta concéntricas

As válvulas de bolboreta concéntricas caracterízanse polo seu sinxelo deseño, onde o disco está aliñado excéntricamente co corpo da válvula. Nesta configuración, o disco xira ao redor dun eixe que se atopa paralelo ao fluxo de fluído. As válvulas de bolboreta concéntricas úsanse principalmente en aplicacións de baixa presión, tornándoas ideais para o tratamento de auga e augas residuais. O seu deseño sinxelo permite un control de fluxo eficiente e unha caída de presión mínima, o que asegura un rendemento óptimo en varios escenarios.

2. Válvulas de bolboreta excéntricas

As válvulas de bolboreta excéntricas, tamén coñecidas como válvulas de bolboreta de alto rendemento, presentan un deseño único que permite compensar o disco desde o asento da válvula. Este deseño mellora as capacidades de selado e reduce o desgaste nos compoñentes da válvula. As válvulas de bolboreta excéntricas son moi adecuadas para aplicacións máis esixentes, incluídas as que inclúen presións e temperaturas máis altas. Destacan en servizos como a manipulación de deslizamentos, fluídos corrosivos e outros medios desafiantes, garantindo un funcionamento e fiabilidade duradeiras.

3. Válvulas de bolboreta dobre excéntrico

As válvulas de bolboreta excéntricas ou as válvulas de bolboreta de triple compensación, toma o deseño de válvulas excéntricas un paso máis. Con dúas compensacións, unha para a rotación do disco e outra para a superficie de selado, estas válvulas ofrecen un rendemento mellorado, especialmente en condicións esixentes. O dobre deseño excéntrico produce unha menor fricción entre o disco e o asento, permitindo un selo axustado sen o desgaste asociado aos deseños tradicionais de válvulas. Son a elección ideal para aplicacións de alta presión, de alta temperatura e atopan frecuentemente uso en industrias como petróleo e gas, xeración de enerxía e farmacéuticos.
