Os medidores de enchufes son ferramentas indispensables na enxeñaría de precisión, ofrecendo unha precisión e fiabilidade inigualables para inspeccionar as dimensións de buracos e ánimas. Tanto se proceden de provedores de confianza que ofrecen medidores de enchufes á venda ou deseñados a medida por un fabricante de medidores de reputación, estes instrumentos aseguran que os compoñentes cumpran tolerancias estritas, un requisito crítico en industrias como o automóbil, a aeroespacial e a fabricación. Un medidor de tapón simple é particularmente valioso para medir os diámetros internos de pezas mecanizadas, proporcionando un resultado/falla sinxelo que elimina a ambigüidade e asegura un control de calidade eficiente. A súa robusta construción e a súa calibración precisa fan que sexan ideais para o uso de alta repetición, reducindo o desgaste e mantén a precisión co paso do tempo. Ademais, os medidores de enchufes axilizan os procesos de inspección, permitindo aos fabricantes conseguir ciclos de produción máis rápidos sen comprometer a precisión. Combinando a fiabilidade, a durabilidade e a facilidade de uso, os medidores de enchufes son imprescindibles para calquera operación que teña como obxectivo defender os estándares de calidade rigorosos na produción.
Tipos de medidor de enchufe
Os medidores de enchufes á venda veñen en varios tipos, cada un adaptado a necesidades específicas de medición, garantindo a precisión en diversas aplicacións industriais. Os tipos máis comúns inclúen medidores de enchufes simple, medidores de enchufe cónico, medidores de enchufe de fío e indicadores de tapóns de vagabunda/sen ir, cada un servindo fins distintos en control de calidade e inspección dimensional.
Os medidores de enchufe simple son amplamente utilizados para medir os diámetros internos de buracos lisos e cilíndricos. Son sinxelos, ofrecendo un resultado ou un resultado fallado, asegurando que os compoñentes cumpran as tolerancias requiridas. Estes medidores son ideais para aplicacións de propósito xeral, particularmente nos sectores da automoción e fabricación.
Os medidores de tapóns cónicos están deseñados específicamente para medir os buracos cónicos, que se atopan habitualmente en aplicacións que requiren aliñamento ou encaixe de precisión. Estes medidores aseguran que o ángulo e as dimensións cónicas se axusten ás especificacións de deseño, críticas en áreas como o encaixe de tubos e a mecánica de fluídos.

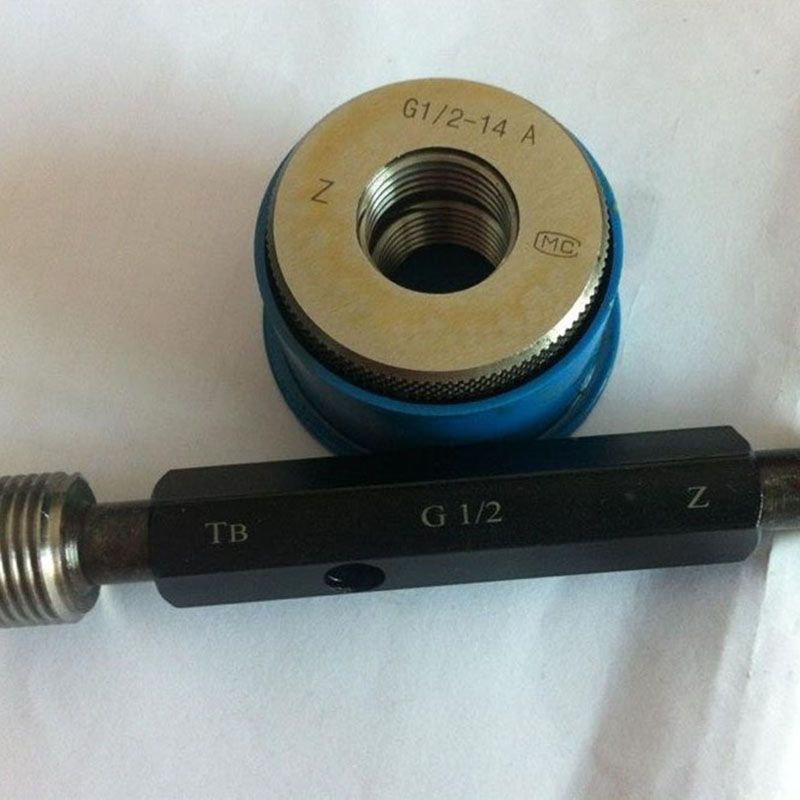

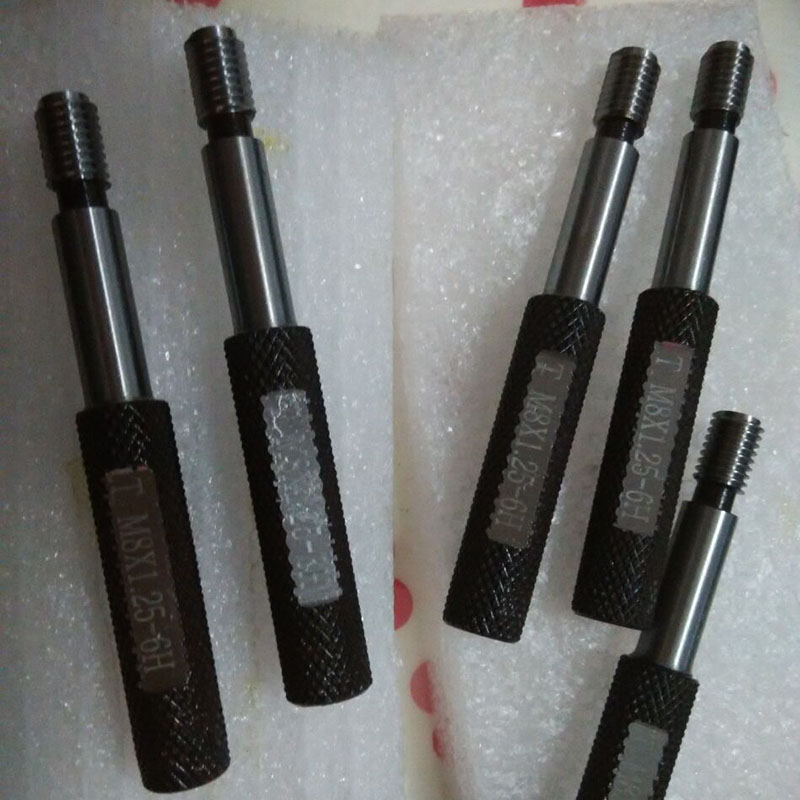

Os medidores de enchufe de fío son esenciais para comprobar a precisión dos fíos internos en porcas, casquillos e compoñentes similares. Eles veñen en dúas partes: o lado "Go" verifica que o fío está dentro da máxima tolerancia, mentres que o lado "sen ir" asegura que non exceda a tolerancia mínima.
Os medidores de tapóns sen ir son ferramentas versátiles que combinan dous calibres nun. O final "GO" comproba se o burato cumpre a dimensión mínima aceptable e o extremo "sen ir" asegura que non exceda o máximo. Esta dobre funcionalidade simplifica as inspeccións e mellora a eficiencia.
Estes diversos tipos de medidores de enchufes, dispoñibles en fabricantes de medidor especializado en snap de almacenamento, permiten medicións precisas e fiables entre as industrias, garantindo unha calidade e adhesión consistentes ás especificacións. A selección do contador de enchufe dereito depende da aplicación, material e nivel de precisión específicos necesarios.
Función do calibre cónico
Un medidor cónico é unha ferramenta de precisión empregada para medir as dimensións de espazos cónicos, lagoas ou ánimas internas en compoñentes mecánicos. É especialmente valorado pola súa capacidade para ofrecer lecturas precisas en escenarios onde os calibres ou as pinzas convencionais poidan loitar. A función principal dun contador cónico é avaliar o ancho ou o diámetro dun cónico, normalmente que van desde extremos estreitos ata máis amplos. Isto é crucial en industrias como mecanizado, automoción e fabricación, onde son necesarias medicións cónicas precisas para asegurar que os compoñentes se encaixen sen problemas ou funcionen de forma eficiente.
Os calibres cónicos son especialmente útiles para determinar a profundidade das rañuras ou a depuración en lagoas estreitas. Por exemplo, no traballo de montaxe ou no mantemento, axudan a comprobar que unha parte cónica, como un ánimo ou o fuso en forma de con, coincide co seu compoñente de apareamento, reducindo o risco de desalineación ou fallo operativo. A lámina ou o deseño cónico do contador permítelle desprazar suavemente na área medida, ofrecendo un xeito rápido e fiable de comprobar as tolerancias.
Ademais das súas aplicacións prácticas de medición, os medidores cónicos son esenciais para os procesos de control de calidade. Aseguran a coherencia na fabricación de pezas con tapóns precisos, axudando ás empresas a manter estándares de alta calidade. Estes medidores tamén son fáciles de usar, requiren un adestramento mínimo e pódense facer de materiais duradeiros como o aceiro inoxidable para soportar un forte uso industrial. En definitiva, a función do contador cónico vai máis alá da simple medida; Xoga un papel fundamental na optimización do rendemento, seguridade e lonxevidade de compoñentes mecanizados.
Para que se usa o contador de enchufe?
No ámbito do control de fabricación industrial e da calidade, a precisión é fundamental. Unha das ferramentas esenciais utilizadas para garantir a precisión nas dimensións é o medidor de plug. Este instrumento de medición especializado serve unha función crítica para avaliar os tamaños e tolerancias de buracos e ocos en varios compoñentes.
Un medidor de enchufe úsase principalmente para comprobar as dimensións internas dos buracos para confirmar se cumpren as tolerancias especificadas. Xeralmente vén en dúas variedades: o calibre Go e o indicador sen marcha. O calibre GO está deseñado para encaixar no burato, o que indica que as dimensións do burato son aceptables. Pola contra, o calibre sen ir está destinado a non encaixar no burato; Se o fai, significa que o burato está fóra de tolerancia. Esta dobre función permite que os inspectores de control de calidade comproben rapidamente se as pezas se adhiren ás especificacións de enxeñería.
Os medidores de enchufes están feitos con materiais de alta calidade e duradeiros para garantir a súa lonxevidade e precisión co paso do tempo. Son moi mecanizados e calibrados, permitindo unha variación mínima na medida, o que é vital para manter a coherencia nos procesos de produción. As industrias que usan frecuentemente os medidores de enchufe inclúen a fabricación de aeroespacial, automoción e maquinaria, onde as medicións precisas poden afectar significativamente o rendemento e a seguridade dos produtos.
En resumo, o medidor de enchufe é unha ferramenta indispensable para a garantía de calidade no sector manufactureiro. Ao permitir a medición precisa das dimensións internas, xoga un papel crítico para garantir que os compoñentes se encaixen como deseñados. Xa sexa nun ambiente de produción a gran escala ou nun pequeno taller, a comprensión e o uso eficaz dos medidores de enchufes poden levar a melloras significativas na calidade do produto e na eficiencia operativa. Para calquera persoa que se dedique á fabricación, dominar o uso dun contador de enchufe é unha habilidade fundamental que garante a adhesión aos máis altos estándares de excelencia.
Cal é a diferenza entre o medidor de enchufe e o medidor de pin?
Os medidores de enchufes e os medidores de pin son ferramentas de medición de precisión, pero serven fins distintos e difiren no deseño, aplicación e funcionalidade. Comprender estas diferenzas é esencial para seleccionar a ferramenta adecuada para unha tarefa de inspección específica.
Plug Gauge:
Un contador de enchufe é unha ferramenta cilíndrica deseñada para inspeccionar as dimensións internas de buracos, ánimas ou ranuras. Normalmente usado para as medidas GO/NO-GO, un medidor de enchufe verifica se unha parte cumpre as tolerancias especificadas determinando se se encaixa dentro do rango dimensional aceptable. Os medidores de enchufes están dispoñibles en varios tipos, como medidores de enchufes, medidores de enchufe cónico e medidores de enchufes, cada un adaptado para aplicacións específicas. Son robustos, fáciles de usar e ideais para industrias de alta precisión como a fabricación de automoción ou aeroespacial.
Pin Gauge:
Os medidores de pin, por outra banda, son pinos cilíndricos máis pequenos que veñen en conxuntos e úsanse para medicións dimensionais precisas, incluído o tamaño e a redondeza dos buracos. A diferenza dos medidores de enchufes, os medidores de pin non están deseñados principalmente para probas GO/NO-GO. Pola contra, proporcionan medicións exactas inserindo diferentes tamaños de pin nun burato ata que se consiga un axuste perfecto. Os medidores de pin utilízanse habitualmente en tendas de ferramentas e matrices, laboratorios de calibración e industrias onde as medicións ultra-precisas son cruciais.
Diferenzas clave:
A distinción principal reside no uso. Os medidores de enchufes ofrecen un resultado de paso/fallo binario, simplificando o proceso de inspección, mentres que os medidores de pin proporcionan datos dimensionais detallados, permitindo medicións precisas de características. Os medidores de enchufes son normalmente máis robustos e adecuados para inspeccións repetitivas, mentres que os medidores de pin son delicados e mellores para avaliacións detalladas. Ambas as ferramentas son indispensables no control de calidade, pero elíxense en función do nivel de precisión e do tipo de inspección necesaria.
